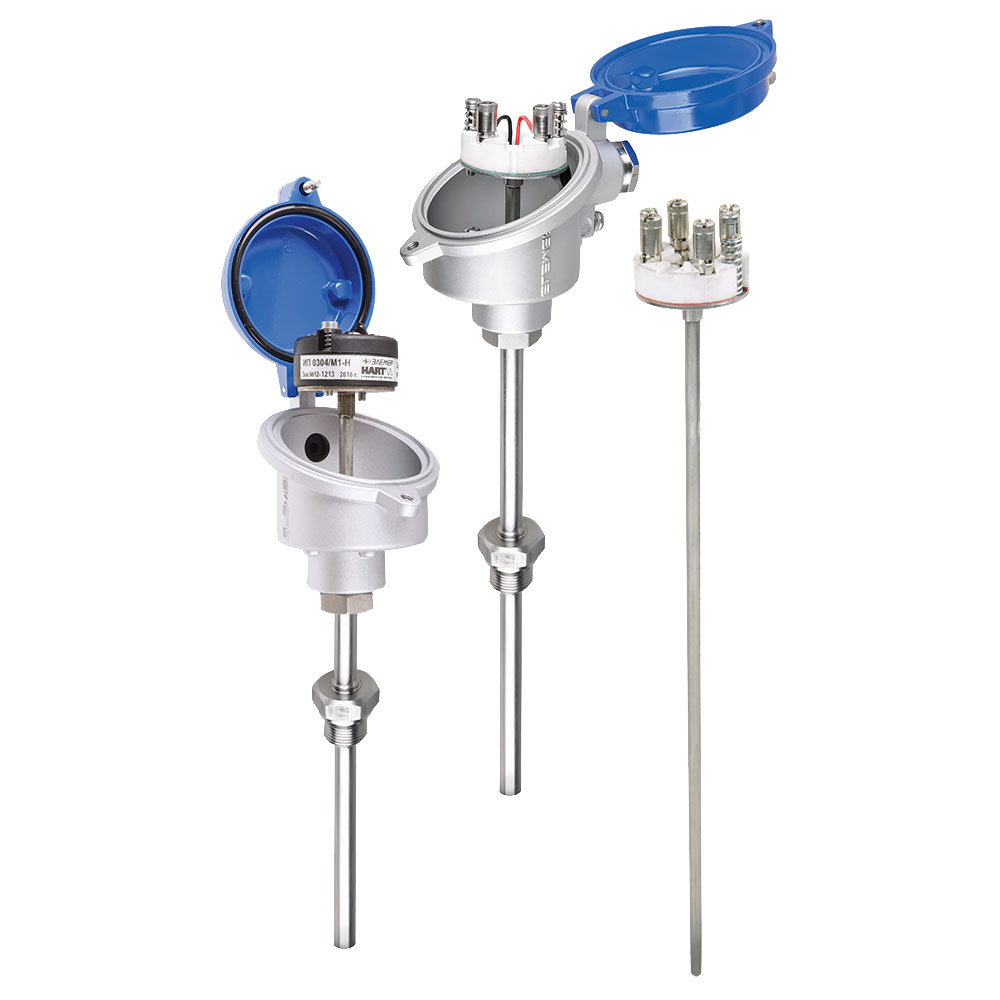

ТВТ 2001, ТВТ 2002

Термочувствительная вставка преобразователь термоэлектрический

Описание

Предназначены для измерения температуры жидких, газообразных и сыпучих сред, не разрушающих их защитную арматуру, а также твердых поверхностей, нефтепродуктов и природного газа.

Основные характеристики

Используется самостоятельно или монтируется в корпус датчика или гильзы;
Конструкция с пружинным поджатием;

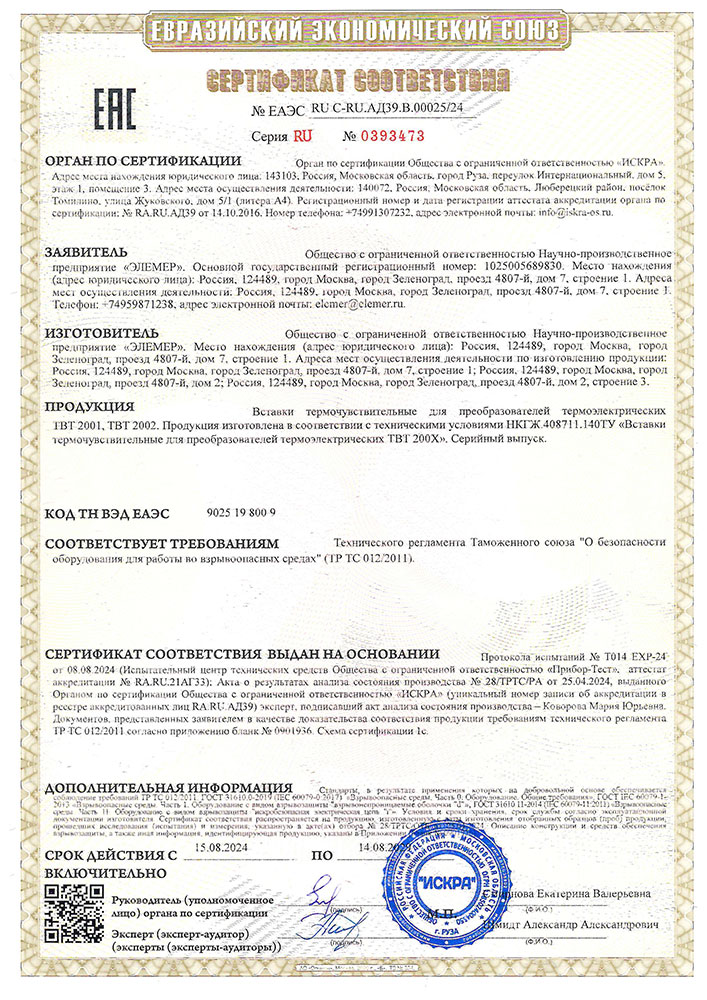

Взрывозащищенное исполнение:

«искробезопасная цепь», Ex-компонент: Ex ia IIA Ga U; Ex ia IIB Ga U; Ex ia IIC Ga U;
«взрывонепроницаемая оболочка», Ex-компонент: Ex db IIA Gb U; Ex db IIB Gb U; Ex db IIC Gb U;

НСХ по ГОСТ 6616-94: К, N, J, T, S, R, B;

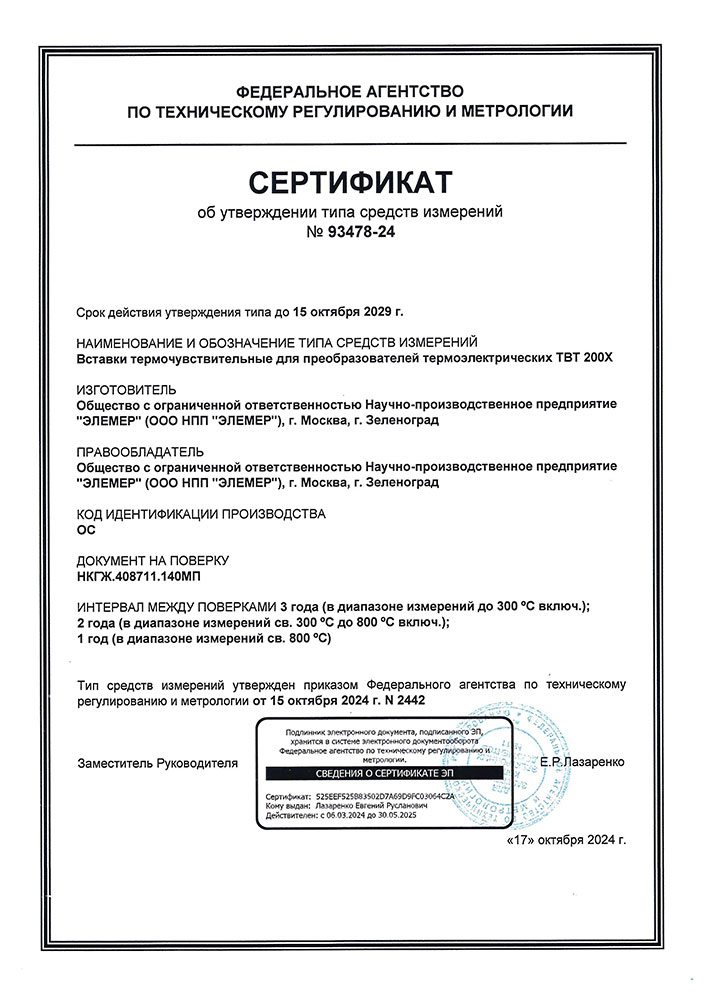

Межповерочный интервал:

3 года — в диапазоне измерений до 300 °С включительно;
2 года — в диапазоне измерений свыше 300 °С до 800 °С включительно;
1 год — в диапазоне измерений свыше 800 °С;

Для производства ТВТ-2000 используется кабель КТМС.

Термовставки с измерительными преобразователями ИП 0304/М1-Н

Выходной сигнал — 4…20 мA + HART ver. 7;
Микропроцессорный программируемый преобразователь сигналов в унифицированный сигнал и цифровой протокол;
Настраиваемый диапазон;
Климатическое исполнение — от –55 °С;
Настройка при помощи HART-модема или коммуникатора;
Исполнение «Вибропрочное» — группа G2 по ГОСТ Р 52931-2008.

Термовставки с измерительными преобразователями ИП 0304/М3-Н

Выходной сигнал — 4…20 мA + HART ver. 7;
Микропроцессорный программируемый преобразователь сигналов в унифицированный сигнал и цифровой протокол;
Возможность подключения термопар с двумя рабочими спаями;
Встроенный КХС;
Горячее резервирование — уровень полноты безопасности 2 (SIL 2);
Настраиваемый диапазон, контроль ошибок;
Климатическое исполнение — от –60 °С;
Настройка при помощи HART-модема или коммуникатора;
Исполнение «Вибропрочное» — группа G2 по ГОСТ Р 52931-2008.
