Модернизированные электромагнитные расходомеры с поддержкой имитационной поверки.
Старт приема заказов — 31 марта 2025 года.
Расходомеры-счетчики предназначены для измерений и непрерывного преобразования значений объемного расхода и объема электропроводящих жидкостей.

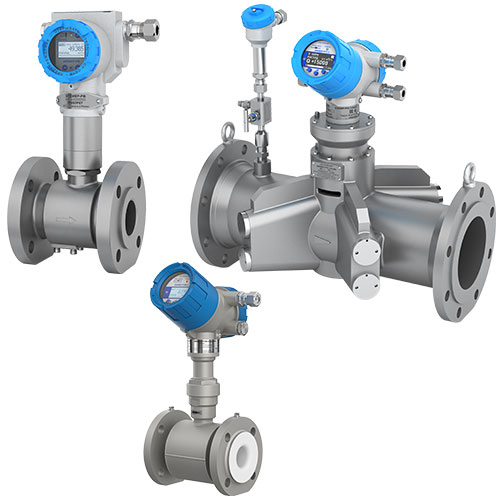

Актуальный модельный ряд выпускаемых электромагнитных расходомеров.
Расходомеры-счетчики предназначены для измерений и непрерывного преобразования значений объемного расхода и объема электропроводящих жидкостей.
Расходомеры-счетчики предназначены для измерений и непрерывного преобразования значений объемного расхода и объема газообразных сред, пара, жидкостей.
Счетчики предназначены для измерения количества тепловой энергии, расхода, объема, массы, давления и температуры теплоносителя в открытых и закрытых системах теплоснабжения, системах охлаждения и в отдельных трубопроводах, для измерения расхода, объема и/или массы, давления и температуры жидкостей, пара, газов и газовых смесей, объема газа, приведенного к стандартным условиям
Приборы для измерения расхода жидкостей и газообразных сред, реализованные на основе датчиков дифференциального давления.
Для измерения выходных электрических сигналов от преобразователей расхода, температуры, давления, влагосодержания, плотности, вязкости, калорийности, счетчиков электрической энергии.
Для измерений, воспроизведения, хранения и передачи единиц массы и/или объема жидкости в потоке, массового и/или объемного расходов жидкости
Сравнительная таблица расходомеров
| Наименование параметра | ЭЛЕМЕР-РЭМ | ЭЛЕМЕР-РВ | |||
|---|---|---|---|---|---|
| ЭЛЕМЕР-РЭМ общепромышленный | ЭЛЕМЕР-РЭМ для пищевой индустрии | ЭЛЕМЕР-РЭМ ППД | ЭЛЕМЕР-РВ (врезные исполнения) | ЭЛЕМЕР-РВ (зондовые исполнения) | |
| Внешний вид |  |  |  |  |  |
| Тип расходомера | электромагнитный | вихревой | |||
| Варианты исполнения | общепромышленное, Exd | общепромышленное, Exd | общепромышленное, Exd, Ex ia,Exd ia | ||
| Контролируемая среда | жидкие электропроводные среды | газообразные среды, жидкости | |||
| Варианты исполнения по диаметрам и типам присоединения в зависимости от допустимого давления измеряемой среды | Таблица 1 | Таблица 2 | Таблица 3 | Таблица 4 | Таблица 5 |
| Диапазоны измерения расхода (в зависимости от типоразмера) | 0,033…4528 м3/ч | 0,033…650 м3/ч | 0,36…650 м3/ч | 4,5…19100 м3/ч (газ) 0,5…2420 м3/ч (жидкость) | 106…847800 м3/ч (газ) 13…107390 м3/ч (жидкость) |
| Погрешность | ±0,2%; ±0,5%; ±1,0%; ±2,0% | ±0,5%; ±1,0%; ±2,0% | ±0,9%; ±1,0%; ±1,5% (газ, пар) ±0,5%; ±0,7%; ±1,0% (жидкость) | ±1,5% (газ, пар) ±1% (жидкость) | |
| Исполнения по диапазону температуры контролируемой среды | –40…+80 °С (материал футеровки полиуретан) –40…+150 °С (материал футеровки фторопласт) | –40…+80 °С (материал футеровки полиуретан) | –50…+150 °С; –50…+250 °С; –50…+350 °С | ||
| Материал электродов | нержавеющая сталь (12Х18Н10Т); хастеллой (ХН65МВУ); титан ( тантал ( | титан ( | — | ||
| Напряжение питания | =24 В; ~220 В 50 Гц | =24 В | =24 В; ~220 В 50 Гц | ||
| Выходные сигналы | импульсный, частотный, токовый (4…20 мА), релейный; цифровой протокол HART (v.7), Modbus RTU | импульсный, частотный, токовый (4…20 мА), релейный; цифровой протокол HART (v.7) | импульсный, частотный, токовый (4…20 мА), релейный; цифровой протокол HART (v.7), Modbus RTU | ||
| Варианты индикации | OLED-индикатор (128×64 точки); без индикации | OLED-индикатор (128×64 точки; 2,42 дюйма); ЖК-индикатор (132×64 точки; 1,82 дюйма); без индикации | |||
| Конструктивное исполнение | компактное или раздельное (длина межблочного кабеля до 500 м) | компактное | компактное или раздельное (длина межблочного кабеля до 500 м) | ||
| Диапазон температуры окружающей среды | от –40…+70 °С до –60…+70 °C (УХЛ1) | ||||
| Наименование параметра | ЭЛЕМЕР-РЭМ общепромышленный | ЭЛЕМЕР-РЭМ для пищевой индустрии | ЭЛЕМЕР-РЭМ ППД | ЭЛЕМЕР-РВ (врезные исполнения) | ЭЛЕМЕР-РВ (зондовые исполнения) |
Таблица 1
ЭЛЕМЕР-РЭМ общепромышленный
| Рабочее давление среды PN, МПа, не более | Доступный типоразмер (DN), при заданном рабочем давлении (PN) | |
|---|---|---|
| Фланцы | Сэндвич | |
| 1,6 | 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300, 400 | — |
| 2,5 | 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200 | |
| 4 | 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150 | — |
Таблица 2
ЭЛЕМЕР-РЭМ для пищевой индустрии
| Рабочее давление среды PN, МПа, не более | Доступный типоразмер (DN), при заданном рабочем давлении (PN) | |
|---|---|---|
| Молочная муфта (DIN 11851) | Кламп (DIN 32676) | |
| 1 | — | 80, 100, 125, 150 |
| 1,6 | 125, 150 | 15, 20, 25, 32, 40, 50, 65 |
| 2,5 | 15, 20, 25, 32, 40, 50, 65, 80, 100 | — |
Таблица 3
ЭЛЕМЕР-РЭМ ППД
| Рабочее давление среды PN, МПа, не более | Доступный типоразмер (DN), при заданном рабочем давлении (PN) |
|---|---|
| Сэндвич | |
| 25 | 50, 80, 100, 150 |
| 30 | |
| 32 |
Таблица 4
ЭЛЕМЕР-РВ (врезные исполнения)
| Рабочее давление среды PN, МПа, не более | Доступные варианты исполнений и типоразмеров при данном давлении, DN | ||||
|---|---|---|---|---|---|
| Фланцы | Сэндвич | ||||
| съемное тело обтекания | приварное тело обтекания | съемное тело обтекания | приварное тело обтекания | ||
| 2,5 | 25…100 | 25…300 | 25…100 (кроме DN65) | ||
| 4 | |||||
| 6,3 | |||||
| 10 | — | — | 25…300 | ||
| 16 | |||||
| 20 | — | 25…200 | |||
Таблица 5
ЭЛЕМЕР-РВ (зондовые исполнения)
| Рабочее давление среды PN, МПа, не более | Доступные варианты исполнений и типоразмеров при данном давлении, DN | |
|---|---|---|
| Зондовое | Зондовое с лубрикатором | |
| 4 | 100…2000 | 200…2000 |
| 16 | 100…2000 | — |
