ЭЛЕМЕР-РЭМ ППД

Расходомеры-счетчики электромагнитные ЭЛЕМЕР-РЭМ ППД предназначены для применения в сфере нефтедобычи для решения задач измерения расхода воды, используемой для нагнетания в пласт при поддержании пластового давления.

Ключевые особенности расходомеров ЭЛЕМЕР-РЭМ ППД

• Конструкция прибора специально разработана для измерения расхода воды при давлении до 25 МПа в нефтедобывающих системах сегмента Upstream для задач поддержания пластового давления (ППД);
• Свободная проточная часть, в отличие от вихревых расходомеров, обеспечивает отсутствие перепада давления, рисков засорения проточной части и отрыва конструктивных элементов расходомера;
• Футеровка специальной разработки из цельного полиуретана высокой плотности и титановые электроды обеспечивают устойчивость к высоким давлениям, гидроударам, абразиву, жировым и солевым включениям;
• Специальный конструктив уплотнения электродов исключает протечку измеряемой среды. При повышении давления среды уплотнение усиливается;
• Присутствие в измеряемой среде свободного и растворенного газа не влияет на метрологические параметры расходомеров и их функционирование;
• Расходомеры ЭЛЕМЕР-РЭМ ППД требуют значительно меньших размеров прямолинейных участков до и после расходомера по сравнению с вихревыми расходомерами;
• Надёжная работа при отрицательной температуре окружающего воздуха до –60 °С (УХЛ1);
• Стабильность и точность измерений: относительная погрешность 0,5% в диапазоне 1:200;

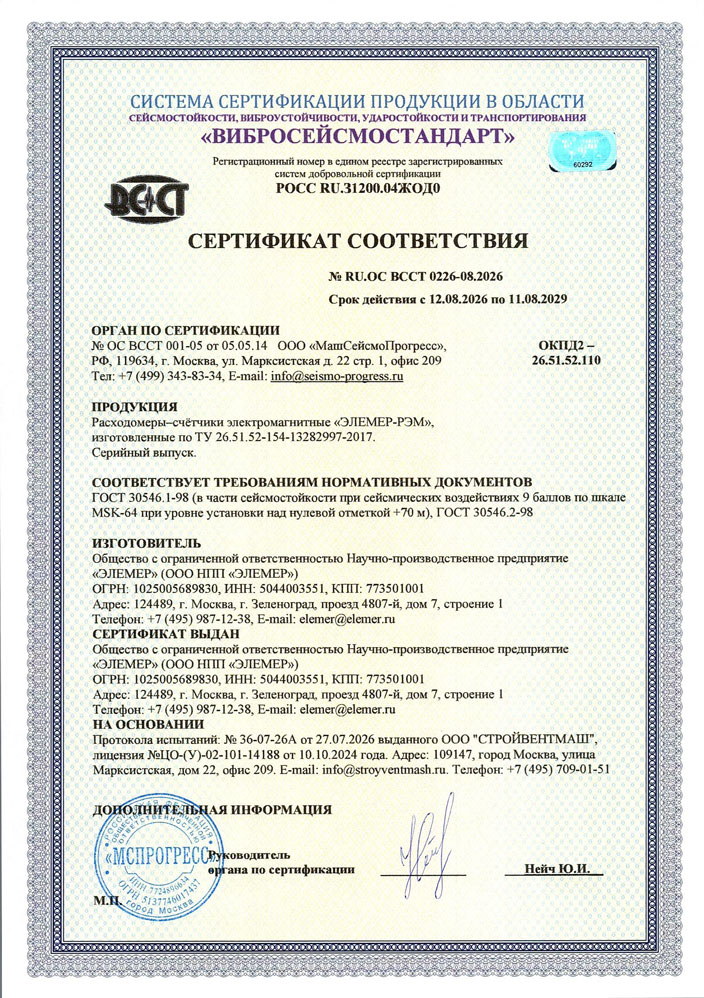

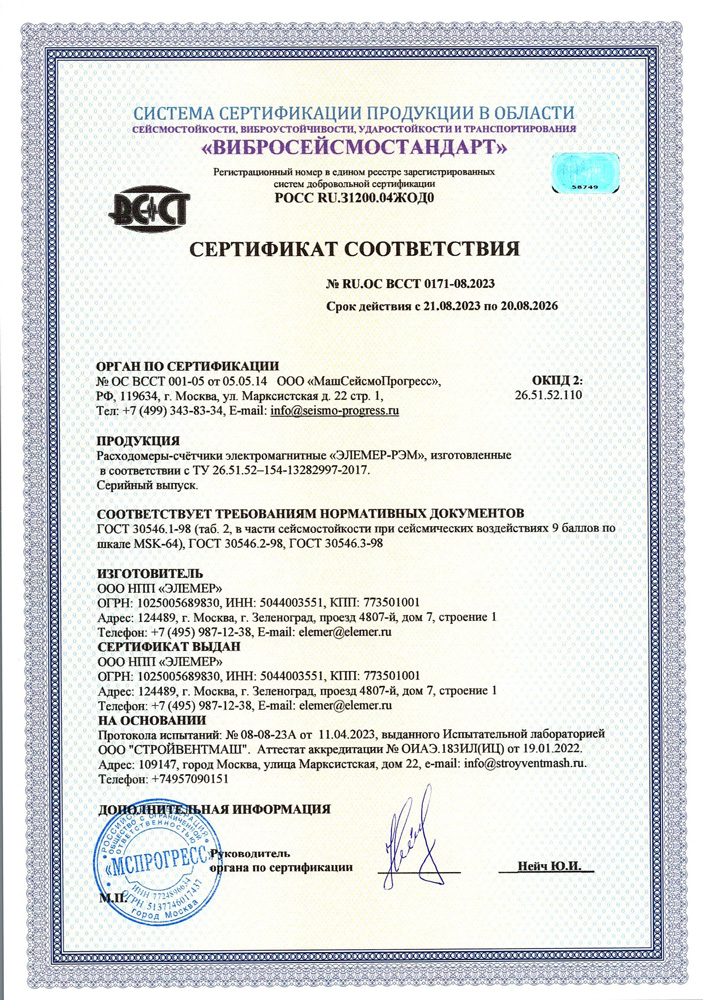

• Высокая виброустойчивость (v2) и сейсмостойкость (9 баллов по шкале MSK-64);
• Простая замена: геометрия прибора в точности соответствует общепринятому в отрасли способу присоединения к процессу.

Основные характеристики

• Типоразмерный ряд — Ду 50, Ду 80, Ду 100, Ду 150;
• Температура среды — –40...+80 °С;
• Давление среды — 25 МПа;
• Относительная погрешность — ±0,5 %, ±1 %, ±2 %;
• Выходные сигналы — импульсный, частотный, токовый (4...20 мА), релейный;
• Цифровой протокол HART (v.7), Modbus RTU;
• Интерфейс — RS-485;
• Напряжение питания — 24 В; ~220 В 50 Гц;
• OLED индикатор — графический (разрешение 128×64);
• Пылевлагозащита — IP67, IP68 (для первичного преобразователя);
• Климатическое исполнение — –60...+70 °C.

Показатели надежности

• Средняя наработка на отказ — не менее 150 000 часов;
• Средний срок службы — не менее 15 лет;
• Межповерочный интервал — 5 лет;
• Гарантийный срок — 3 года *.

* — Гарантийный срок зависит от того, какое из нижеперечисленных событий наступит раньше:

• 24 месяца с момента ввода продукции в эксплуатацию;
• 36 месяцев с момента отгрузки продукции покупателю — для продукции, которая приобретается с временным запасом до её установки на технологической позиции при соблюдении условий её хранения на складе покупателя в соответствии с требованиями эксплуатационных документов (руководства по эксплуатации).

Внешний вид и модификации ЭЛЕМЕР-РЭМ ППД

Внешний вид вариантов исполнения и комплектации	Расходомер	Расходомер с комплектом монтажных частей	Безиндикаторная версия расходомера
Характеристика первичного преобразователя (ППР)
Типоразмерный ряд, мм	50; 80; 100; 150
Присоединение к процессу	бесфланцевое (сэндвич) линзовое уплотнение
Максимальное давление среды, МПа	25
Температура среды, °С	–40...+80
Материал футеровки	полиуретан
Материал электродов	титан

Характеристика блока преобразования расхода (БПР)

Варианты исполнения блока преобразования расхода (БПР) и характеристики	БПР-02	БПР-02М	БПР-03МВ
Индикатор	OLED-индикатор 128×64 точки; 2,42”
Безиндикаторная версия	доступно
Выходные каналы аналоговые	4...20 мА + HART		—
Выходные каналы дискретные	канал 1 — универсальный (частотный, импульсный, релейный); канал 2 — только импульсный или релейный.		2 канала (универсальных), конфигурация по выбору: частотный (0…10000 Гц); импульсный; релейный.
Тип цифрового протокола	HART v.7		Modbus RTU
Интерфейс	—		RS-485
Электропитание	=24 В	~220 В 50 Гц	=24 В, ~220 В 50 Гц
Функция архивации данных, календарь, часы реального времени	—	—	+
Меню	только переключение экранов		экранное меню, возможность частичного конфигурирования
Полное конфигурирование	с помощью HART-модема HM-10/U		с помощью МИГР посредством ПК по интерфейсу RS-485

Технические характеристики

• Рабочие среды — вода;
• Параметры процесса:
• температура — –40...+80 °C;
• максимальное избыточное давление — 25 МПа;
• минимальная электрическая проводимость среды — 2×10^–4 См/м;
• Топология — компактная или раздельная (длина межблочного кабеля до 500 м);
• Пылевлагозащита — IP67, IP68 (для первичного преобразователя);
• Выходные сигналы дискретные (2 независимых выхода с программируемой логикой срабатывания):
• импульсный;
• частотный — 0...10 кГц;
• сила постоянного тока — 4...20 мА;
• Управление:
• клавиатура (внутренняя и наружная, поддерживается управление во взрывоопасной среде);
• HART-протокол;
• Индикация — графический индикатор OLED (128×64 точки);
• Вид взрывозащиты:
• 1Ех d IIC T6...T3 Gb X; Ех tb IIIC T85 °C...T200 °C Db X;
• 2Ех nA IIC T6...T3 Gc X; Ех tc IIIC T85 °C ...T200 °C Dc;
• Межповерочный интервал — 5 лет;
• Заявленный срок службы — 12 лет;
• Гарантия — 3 года.

Типоразмерный ряд и диапазон расхода

Метрологические характеристики

• Пределы допускаемой относительной погрешности измерений объемного расхода и объема, %:
• ±0,5 (индекс исполнения B05: в диапазоне расходов от Q_min до Q_max);
• ±1,0 (индекс исполнения C1: в диапазоне расходов от Q_min до Q_max);
• ±2,0 (индекс исполнения D2: в диапазоне расходов от Q_min до Q_max);
• Повторяемость результатов измерения — максимально ±0,1 %;
• Динамический диапазон:
• 1:100 (от Q_п до Q_max);
• 1:200 (от Q_min до Q_max).

Габаритные размеры и масса

DN	D	A	d	R	a	D1	L	L1	Масса, кг
50	48	119	80	5,5	10	174	140	120	10
80	80	141	128			130	160	140	16
100	90								17
150	146	189	230	8	13,4	270	227	200	46

Габаритные и присоединительные размеры ответных фланцев

Ответный фланец Ду 50	Ответный фланец Ду 80
Ответный фланец Ду 100	Ответный фланец Ду 150
