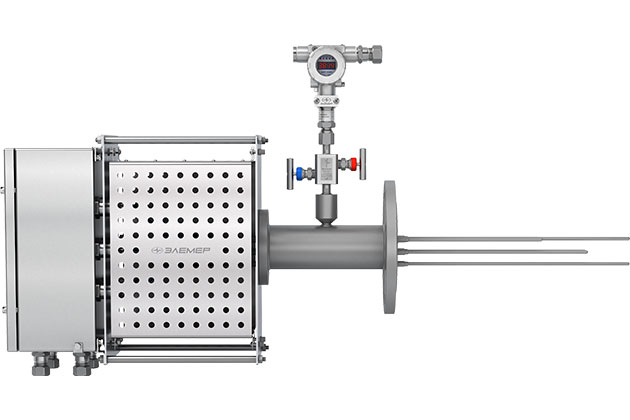

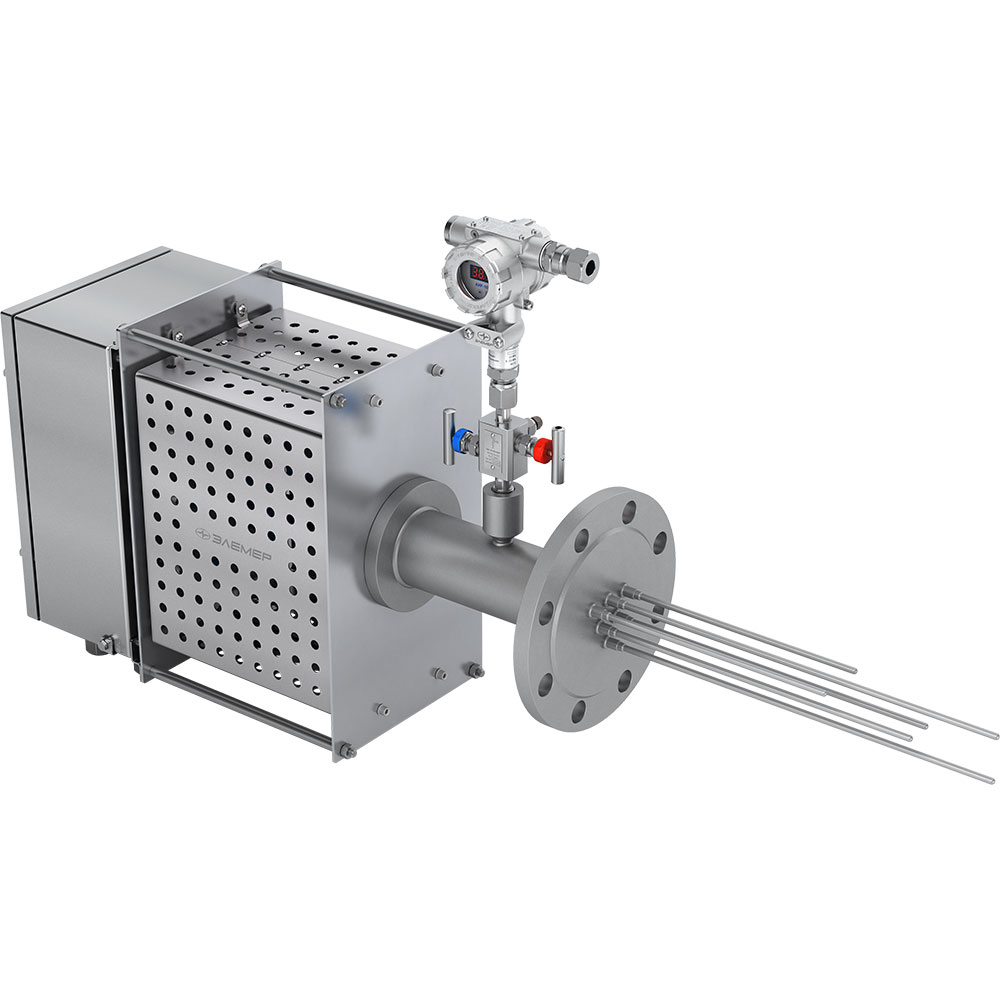

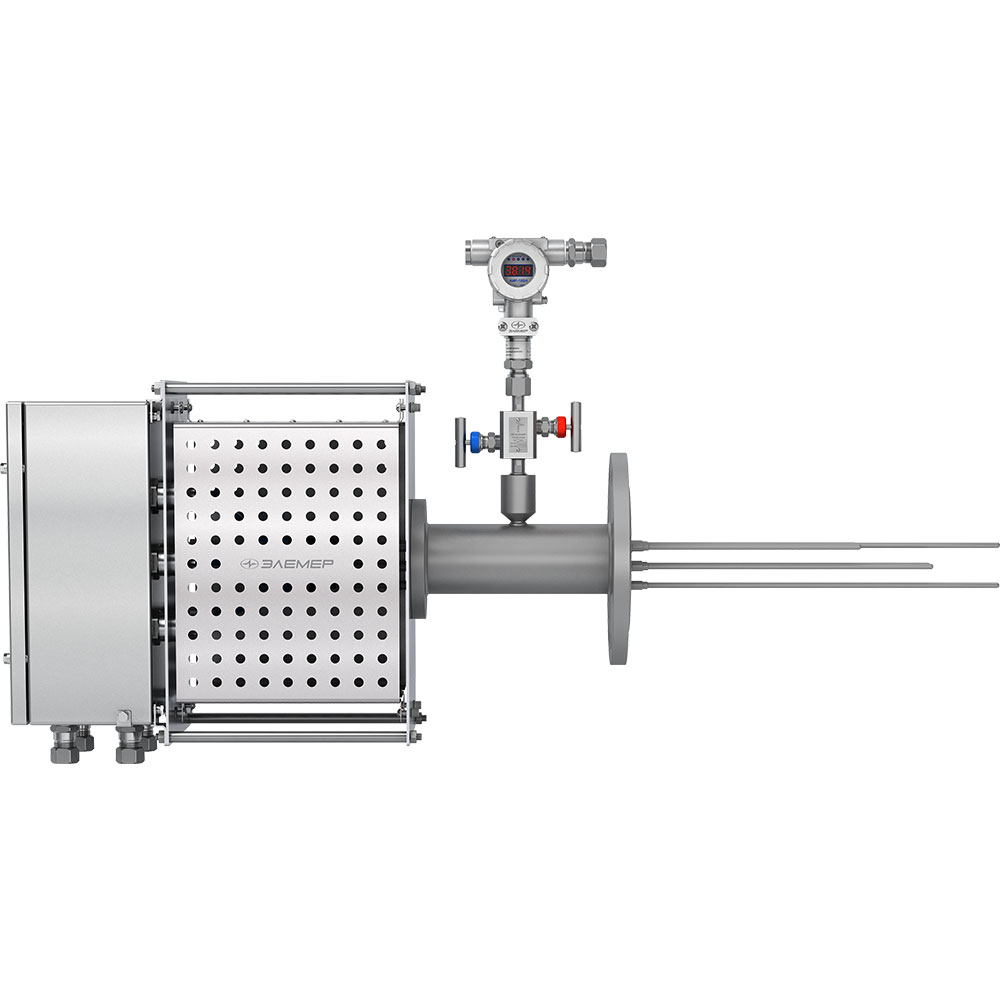

ТП-0199

Новинка

Для измерения температуры твердых, жидких, газообразных и сыпучих веществ. ТП‑0199 представляют собой сборку из отдельных гибких термопарных кабелей КТМС

Описание

Преобразователи термоэлектрические многозонные ТП‑0199 предназначены для измерения температуры твердых, жидких, газообразных и сыпучих веществ. Выпускаются в соответствии с техническими условиями ТУ 4211-013-13282997-2010. Каждый преобразователь термоэлектрический многозонный сконструирован и изготовлен в соответствии со спецификацией заказчика, представляют собой сборку из отдельных гибких термопарных кабелей КТМС, каждый кабель имеет собственную металлическую, жаростойкую защитную оболочку. Преобразователи применяются в различных технологических процессах в промышленности и энергетике.

Cостав ТП‑0199

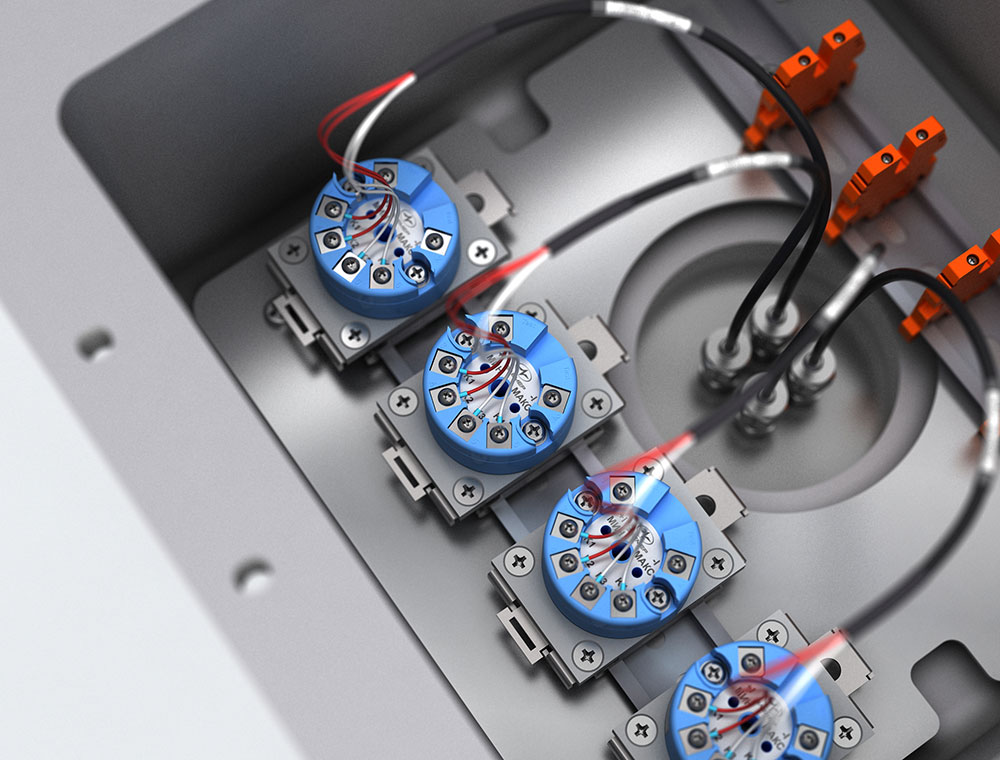

Коробка соединительная;
Элементы для присоединения к технологическому процессу и измерительным цепям;
Преобразователи измерительные (ИП);

ИП 0304/М1‑H;
ИП 0304/М3‑Н;
ИП 0304/М3‑МВ;

Первичный преобразователь (ПП) по ГОСТ 6616-94 — многозонная (многоточечная) термопара, состоящая из гибкого термопарного кабеля в металлической оболочке КТМС и конструктивных элементов.

Основные технические характеристики

Диапазон измеряемых температур — от –40 до +1250 °С;
Выходной сигнал:

НСХ: ХА(К), XK(L), HH(N);
4…20 мА + HART;
RS‑485 c протоколом обмена Modbus RTU;

Коробки соединительные из нержавеющей стали и алюминиевого сплава;
Кабельные вводы под бронированный кабель и металлорукава различных диаметров;
Пылевлагозащита — IP66/IP68;
Климатические исполнения:

Д1 (по ГОСТ Р 52931-2008);
УХЛ1 и ТВ1 (по ГОСТ 15150-69);

Исполнения:

Общепромышленное;
Взрывозащищенное: Ex ia, Exd, Exd ia;

Межповерочный интервал — первичная поверка при вводе в эксплуатацию.
